正弦A90变频器产品简介
A90系列变频器是正弦电气推出的高可靠性、小体积变频器：支持三相交流异步机和永磁同步电机；支持多种国际领先驱动控制技术——改善的矢量VF控制技术（VVF）和无速度传感器矢量控制技术（SVC）；支持速度和转矩两种输出形式。
正弦A90变频器应用场合
A90是适用于空压机、挤塑机、风机、水泵应用的专用变频器。
正弦A90变频器功能特点
50℃环境温度，无需降容；
体积小巧，业界领先；
调速范围宽，控制精度高：VF/1:50、SVC/1:200,±0.2%额定转速；
低频带载能力强：VF/1Hz/150%、SVC/0.25Hz/150%；
保护功能完善：过流、过压、过载、过热等多重保护。
A90型号及对应功率
| 额定电源电 压 | 型号 | 适用电机功率（kW） | 额定输出电流（A） | ||||||||||||||||||||||||||||||||||||||
| 单/三相交流 200V～240V | A90-2T2R8B | 0.4 | 2.8 | ||||||||||||||||||||||||||||||||||||||
| A90-2T4R8B | 0.75 | 4.8 | |||||||||||||||||||||||||||||||||||||||
| A90-2T8R0B | 1.5 | 8 | |||||||||||||||||||||||||||||||||||||||
| A90-2T010B | 2.2 | 10 | |||||||||||||||||||||||||||||||||||||||
| 三相交流 340～460V | A90-4T1R5B | 0.4 | 1.5 | ||||||||||||||||||||||||||||||||||||||
| A90-4T2R5B | 0.75 | 2.5 | |||||||||||||||||||||||||||||||||||||||
| A90-4T4R2B | 1.5 | 4.2 | |||||||||||||||||||||||||||||||||||||||
| A90-4T5R6B | 2.2 | 5.6 | |||||||||||||||||||||||||||||||||||||||
| A90-4T9R4B | 4.0 | 9.4 | |||||||||||||||||||||||||||||||||||||||
| A90-4T013B | 5.5 | 13 | |||||||||||||||||||||||||||||||||||||||
| A90-4T017B | 7.5 | 17 | |||||||||||||||||||||||||||||||||||||||
| A90-4T025B | 11 | 25 | |||||||||||||||||||||||||||||||||||||||
| A90-4T032B | 15 | 32 | |||||||||||||||||||||||||||||||||||||||
| A90-4T038B | 18.5 | 38 | |||||||||||||||||||||||||||||||||||||||
| A90-4T045B | 22 | 45 | |||||||||||||||||||||||||||||||||||||||
| A90-4T060 | 30 | 60 | |||||||||||||||||||||||||||||||||||||||
| A90-4T075 | 37 | 75 | |||||||||||||||||||||||||||||||||||||||
| A90-4T090 | 45 | 90 | |||||||||||||||||||||||||||||||||||||||
| A90-4T110 | 55 | 110 | |||||||||||||||||||||||||||||||||||||||
| A90-4T150 | 75 | 150 | |||||||||||||||||||||||||||||||||||||||
| A90-4T176 | 90 | 176 | |||||||||||||||||||||||||||||||||||||||
| A90-4T210 | 110 | 210 | |||||||||||||||||||||||||||||||||||||||
| A90-4T253 | 132 | 253 | |||||||||||||||||||||||||||||||||||||||
| A90-4T304 | 160 | 304 | |||||||||||||||||||||||||||||||||||||||
A90-4T304技术规范
| 项目 | 规范 | |
| 电源 | 额定电源电压 | 三相 340V-10%～460V+10%， 50～60Hz±5%，电压失衡率<3% |
| 输出 | 最大输出电压 | 最大输出电压与输入电源电压相同 |
| 输出电流定额 | 100%额定电流连续输出 | |
| 最大过载电流 | 150% 额定电流 60s，180% 额定电流 10s，200%额定电流 2s | |
| 基 本 控 制 功 能 | 驱动方式 | 无速度传感器矢量控制（SVC） |
| 输入方式 | 频率（速度）输入 | |
| 启停控制方式 | 键盘、控制端子（二线控制、三线控制）、通讯 | |
| 频率控制范围 | 0.00～600.00Hz | |
| 输入频率分辨率 | 数字输入：0.01Hz/0.1Hz 模拟输入：最大频率的 0.1% | |
| 调速范围 | 1:200（SVC） | |
| 速度控制精度 | ±0.2%额定同步转速 | |
| 加、减速时间 | 0.01 秒～600.00 秒， 0.1 秒～6000.0 秒， 1 秒～60000 秒 | |
| 电压/频率特性 | 额定输出电压 20%～100%可调 基频 1Hz～600Hz 可调 | |
| 启动转矩 | 150%/0.25Hz（SVC） | |
| 输出电压自调整 | 输入电压变化，输出电压基本保持不变 | |
| 电流自动限幅 | 自动限定输出电流，避免频繁过流跳闸 | |
| 信号输入源 | 通讯、多段速、模拟量等 | |
| 输 入 输 出 功 能 | 参考电源 | 10V/20mA |
| 端子控制电源 | 24V/100mA | |
| 数字输入端子 | 5 路数字多功能输入： | |
| 模拟输入端子 | 2 路模拟输入： 1 路(AI1)电压源 0～10V 输入； 1 路(AI2)电压源 0～10V 输入或电流源 0～20mA 输入可选； | |
| 数字输出端子 | 1 路开路集电极多功能输出和 1 路继电器多功能输出。 集电极输出最大输出电流 50mA； 继电器触点容量 250VAC/3A 或 30VDC/1A， EA-EC 常开、EB-EC 常闭 | |
| 模拟输出端子 | 2 路模拟输出： 1 路(M1) 0～10V 多功能模拟输出端子，输出电流最大为 2mA 1 路（M2）0～10V/0～20mA 可选 | |
| 键 盘 | LED 显示 | LED 数码管显示变频器的相关信息 |
| 保 护 | 保护功能 | 短路、过流、过压、欠压、缺相、过载、过热、外部故障等 |
| 使 用 条 件 | 安装场所 | 室内，海拔低于 1 千米，无尘、无腐蚀性气体和无日光直射 |
| 适用环境 | -10℃～+50℃,5%～95%RH(无凝露) | |
| 振动 | 小于 0.5g | |
| 储存环境 | -40℃～+70℃ | |
| 安装方式 | 壁挂式，柜内安装 | |
| 防护等级 | IP20 | |
| 冷却方式 | 强迫风冷 | |
A90-4T304规格选型

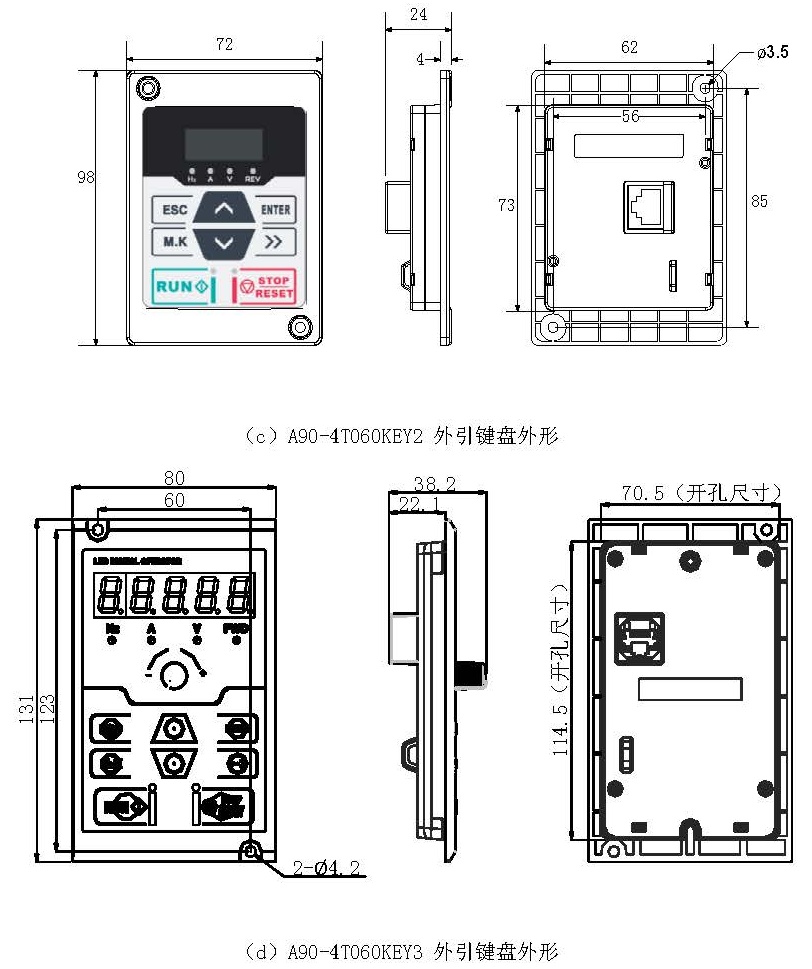

A90-4T5R6B外形尺寸及安装尺寸
| 规格 | W | W1/W2 | H | H1 | H2 | D | D1 | d |
| A90-2T2R8B | 75 | 65 | 142 | 133 | 142 | 141 | 67 | 4.5 |
| A90-2T4R8B | ||||||||
| A90-2T8R0B | 92 | 76/81 | 171 | 162 | 162 | 132 | 82 | 4.5 |
| A90-2T010B | ||||||||
| A90-4T1R5B | 75 | 65 | 162 | 153 | 142 | 108 | 29 | 4.5 |
| A90-4T2R5B | 75 | 65 | 142 | 133 | 142 | 141 | 67 | 4.5 |
| A90-4T4R2B | ||||||||
| A90-4T5R6B | 92 | 76/81 | 171 | 162 | 162 | 132 | 82 | 4.5 |
| A90-4T9R4B | ||||||||
| A90-4T013B | 109 | 94/99 | 218 | 208 | 207 | 153 | 102 | 5.5 |
| A90-4T017B | ||||||||
| A90-4T025B | 130 | 107/119 | 261 | 250 | 250 | 163 | 128 | 5.5 |
| A90-4T032B | ||||||||
| A90-4T038B | 190 | 167/177 | 293 | 282 | 280 | 180 | 143 | 6 |
| A90-4T045B | ||||||||
| A90-4T060 | 245 | 200/210 | 425 | 410 | 390 | 188 | 137 | 7.5 |
| A90-4T075 | ||||||||
| A90-4T090 | 300 | 266 | 491 | 473 | 450 | 206 | 168 | 9 |
| A90-4T110 | ||||||||
| A90-4T150 | 335 | 286 | 491 | 471 | 450 | 206 | 170 | 9 |
| A90-4T176 | 335 | 286 | 623 | 601 | 570 | 293 | 248 | 11 |
| A90-4T210 | ||||||||
| A90-4T253 | 400 | 330 | 743 | 723 | 690 | 300 | 246 | 13 |
| A90-4T304 |
A90-4T304接线图
