直驱螺杆泵背景
螺杆泵采油是油田常用的一种采油设备，螺杆泵需要地面装置来驱动，目前的地面驱动装置大多结构复杂，易发生故障，维修不方便，维护费用高；并且体积大，占地面积大，噪音高。
为了克服现有的地面驱动装置结构复杂、维修不方便、占地面积大的不足，本实用案例提供一种新型油井直驱螺杆泵地面驱动装置，该油井直驱螺杆泵地面驱动装置传动系统，结构简单，维修方便，体积小，噪音低，工作可靠。

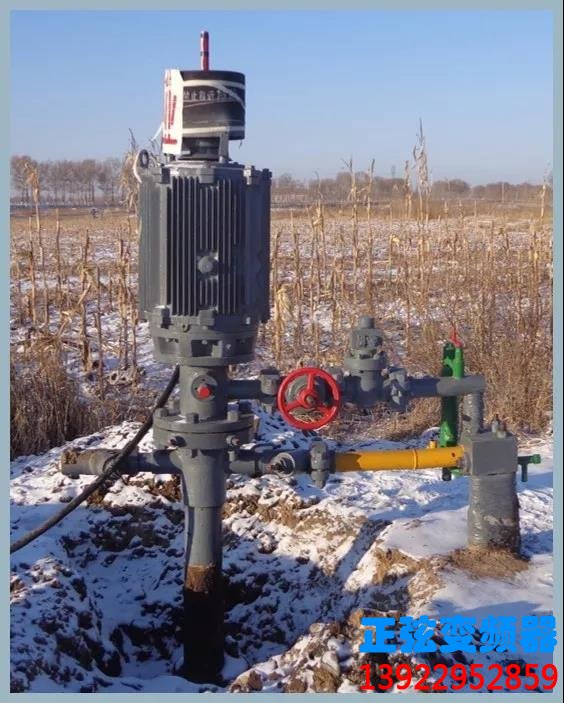

直驱螺杆泵
工作原理
直驱螺杆泵是将潜油直驱螺杆泵机组下入井中，利用动力电缆将电力传送给井下电机，电机通过柔性轴直接驱动螺杆泵转子转动，井液经过螺杆泵增加后，被举升到地面。“直驱”，即取消机械减速装置，由电机直接驱动螺杆泵转子，依靠地面变频设备降低转速。
直驱螺杆泵是由伺服永磁同步电动机、保护器、运动转换装置、螺杆泵、控制部分等组成，并分别自下而上连接。直驱螺杆泵无须抽油杆，无须机械减速装置，低转速下不烧电机，提高了系统效率，降低了能耗。

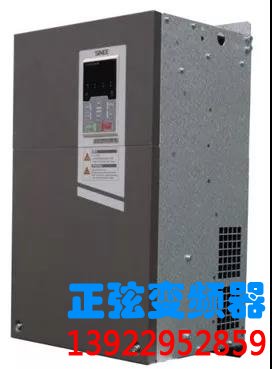

EM500-CQ直驱螺杆泵专用变频器
EM500系列开环矢量变频器：支持三相交流异步电机和永磁同步电机；支持多种国际领先驱动控制技术：改善的矢量VF控制技术（VVF）、无速度传感器矢量控制技术（SVC）；支持速度和转矩两种输出形式；支持扩展：I/O扩展卡、通讯总线扩展卡。

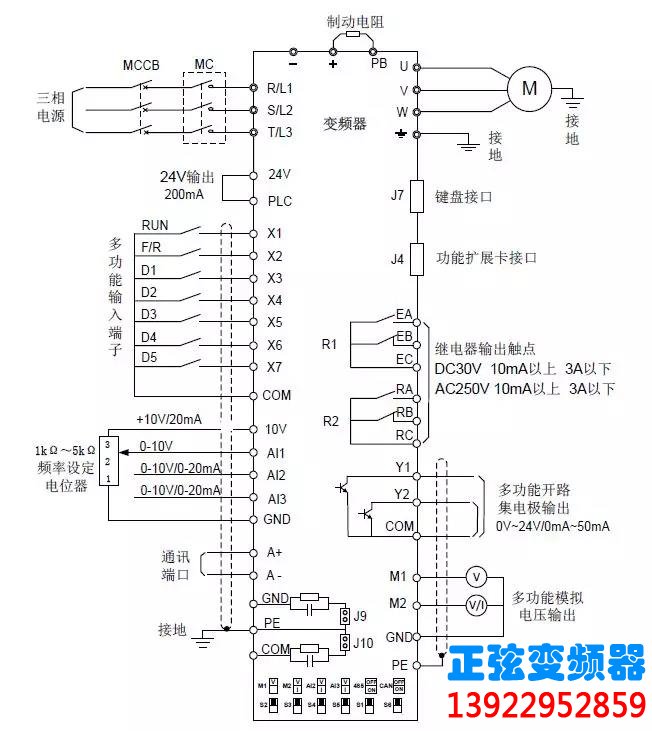

标准回路接线图

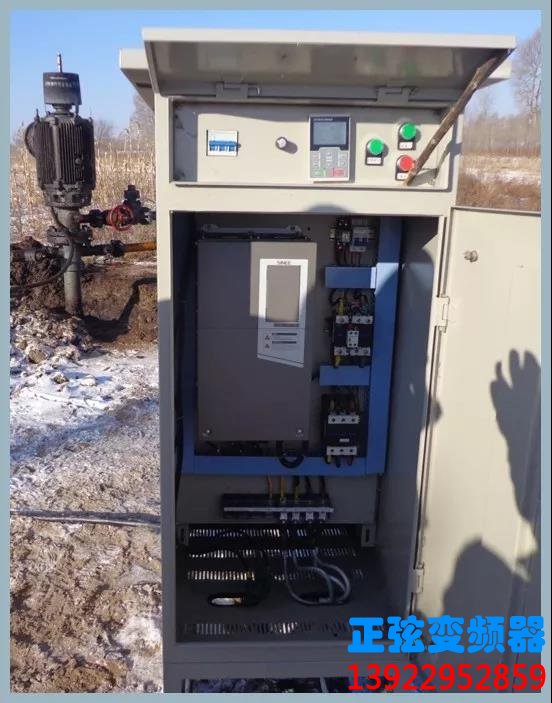

直驱螺杆泵抽油机应用方案特点：
停车自动释放转矩
低频大力矩
转速追踪
洗井模式
